你知道相線、中性線、火線和零線的區別和聯系嗎?

在實際工作中,有的初學者會簡單地認為零線就是地線,對電力系統中經常用到的PE線、PEN線等的區別不太了解。


在低壓安裝維護和檢修中常常把上述各種線混為一談,導致電器的保護接線混亂、錯誤,造成不必要的麻煩,嚴重的甚至引發觸電事故。


所以,今天我們將380V/220V電力系統中各種“線”的含義作簡單介紹,以供參考。

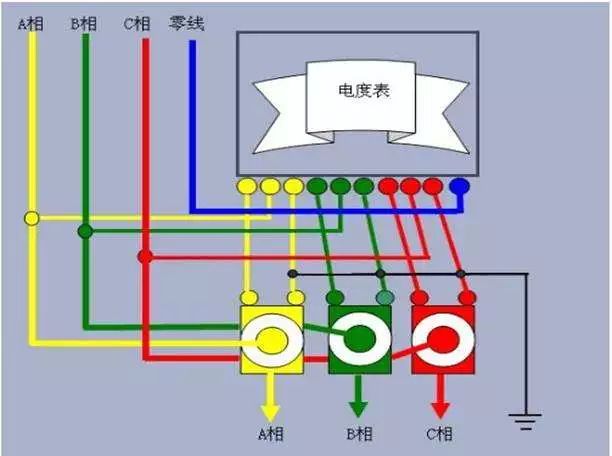

1.相線


相線,俗稱火線,是相對于中性線(零線)來說的,指的是三相交流電路中的三根相線L1,L2,L3中的任意一根。


通常家庭用電只用三相電的其中一相,相線對地(中性線)的電壓為220V,叫相電壓,它是與中性線構成回路,使電流通過電氣設備而工作的。

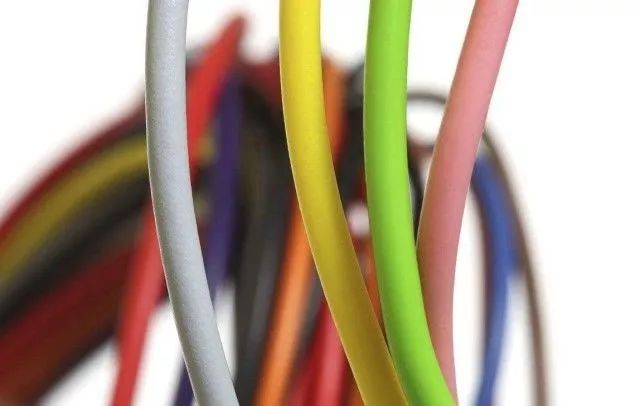

不同相的相線之間的電壓為380V,叫線電壓。通常情況下,三相電路中三根相線L1,L2,L3分別使用黃、綠、紅三種顏色標示。



2.中性線


三相四線制或三相五線制低壓供電系統中,中性線也稱中線、零線、工作零線、N線,線路上用淡藍色標示。



通常中性線是指從變壓器中性點引出來的一條線。對接地電網來說,變壓器中性點還要接地,其接地電阻一般不允許大于4Ω。


中性線的作用是使星形連接的三相不對稱負載的相電壓保持對稱。


所以,在三相負載不對稱的低壓供電系統中,不允許在中性線上安裝熔斷器和單獨控制的開關裝置,而且中性線常用鋼芯鋁絞線制成,以免中性線斷開發生事故。


相線和中性線的區別:


它們對地的電壓不同,相線對地電壓為220V,正常情況下中性線對地電壓為零。


3.保護線


保護線(也叫PE線,英文全稱是protecting earthing),是通過深埋的電極與大地短路連接的導線,也就是我們通常所說的地線,是專門用于將電氣裝置外露導電部分接地的導體。


保護線可分為工作接地線和保護接地線。


低壓電力系統中,變壓器中性點與工作接地體的連接線叫工作接地線;


家用電器金屬外殼與保護接地體的連接線叫保護接地線,用黃、綠雙色表示。




在TT系統中,PE線直接連接至與電源點工作接地?zé)o關的接地極上,又稱為PEE線;在TN—C系統中,整個系統的PE線與中性線是合一的;


在TN—S系統中,各用電器的PE線直接與低壓供電系統中專用的公用PE線連接,公用PE線要與變壓器工作接地可靠連接;


在 TN—C—S系統中,變壓器低壓側至用戶電源進線點間的一段線路,PE線與公用中性線連接,用戶電源進線點到各電器設有公用的PE線,各電器的PE線與公用的PE線連接。

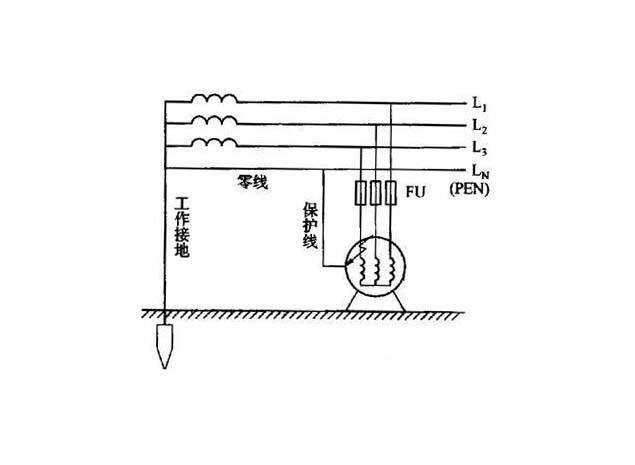

4.保護中性線


保護中性線(也叫PEN線、保護中性導體),標志色是豎條間隔淡藍,是將PE線和N線合二為一,兼具有保護線和中性線功能的導體。



低壓電力系統中的TN—C系統,全線將PE線和N線合二為一;TN—C—S系統,變壓器低壓側至用戶電源進線點間的一段線路,將PE線和N線合二為一;


TN—S系統,將PE線和N線全線分開。供電系統采用PEN線,通常是為了節省材料,可是降低了供電的可靠性和安全性。


有條件的地方,低壓供電應當最大可能地使用TN—S系統,即部署完全獨立的PE保護線,而不是這種將N線和PE線捆綁于一起的TN—C系統。


特別提醒:對供電安全性要求比較高,特別是存在爆炸危險的場所,必須選用 TN—S系統供電。


保護線和中性線的區別:


中性線(N線)是與變壓器中性點連接,并能起到保持三相不對稱負載電壓對稱和傳輸電能的作用,在單相系統中,沒有它,各種電器就不能正常工作,從這個角度看,N線是工作線,不可或缺。


而保護線(PE線),則是和用電設備外殼相連接的地線,沒有它,用電設備完全能夠正常工作,并非不可或缺。


但萬一電器外殼因故障帶電,沒有它,接觸電器金屬外殼的人就有可能發生觸電事故。


可以說,保護線的作用是防止觸電事故的發生,因此是保護導線。


由于保護線的有無,不影響電器的正常工作,因此,在低壓用戶中不被重視。
